砂輪成型液壓機
型號：Y32-200T
成型壓力：200噸
功率：7.5KW
重量：5T
參考價格：5-8萬元

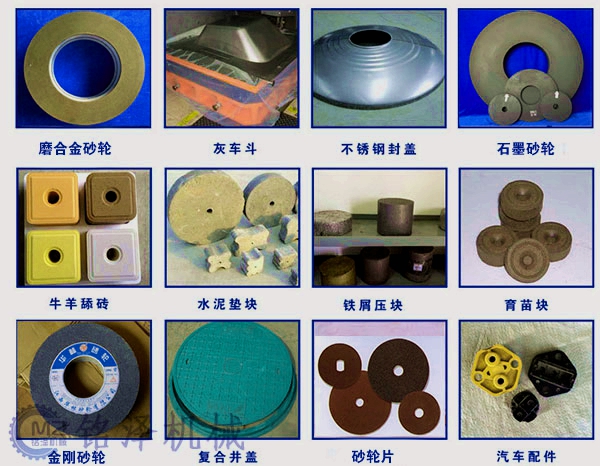

適用範圍：用於加工生產磨料製品、金剛砂成型砂輪、陶瓷砂輪片製品。
一、產品簡介
砂輪成型液壓機可直接將散砂直接壓製成型片狀砂輪製品，采用插裝閥集成係統，利用高壓液壓油實現靜壓成型。通過更換模具和壓力的方式，可生產多種不同形狀和尺寸的砂輪坯體，砂輪片成型機用於磨料、粉末、金剛砂、砂輪片、磨片等原料。
二、產品結構
砂輪壓製成型液壓機采用三梁四柱結構，整體由主機、液壓係統和控製係統，以下是設備重要組成部分：
1、液壓動力部分
成型液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱、冷卻裝置等組成，動力機構中包括油液過濾、液位顯示等多種裝置;液壓係統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點;主油缸下腔有二級支撐係統，確保在某一元件突然失靈的情況下滑塊不會下落。
采用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用;插裝閥自身帶有壓力調整係統，壓力超過設定值溢流回油，使係統始終保持在設定壓力內，到達超壓保護作用。
2、電氣控製部分：采用PLC可編程控製器，可根據工作環境，調整為手動和全自動兩種;
可根據生產需要實現手動、全自動操作方式，滑塊行程由無觸點接近開關控製裝置調整，主缸由遠程調壓閥進行調壓;手動操作是人工控製按鈕完成相應的動作，每按一次按鈕完成相應動作，用於設備調整及更換模具時;全自動為程序主動控製設備運行，不需要人工操作。
電氣控製係統采用控製櫃按鈕來實現整個工藝的控製，可實現定程、定壓兩種工藝方式;采用三相四線製，電壓為380V,50HZ; 控製電路為交流220V，電磁閥控製電源選用交流12V;其主電路配有斷路器，起到過流、短路保護;熱過載保護器，起到電機過載保護。
3、成型油缸：缸筒、活塞杆采用優質鋼材，經鍍硬鉻加工而成，選用優質耐磨油封，實現連續無故障運行;
4、成型模具：模具是通過T型槽固定在工作台麵和滑塊上，生產不同規格的砂輪片，就需要更換不同模具;
5、布料係統：采用定量稱重下料係統，保證成品的密度和重量，還能避免原材料掉落對成型機的影響;
6、液壓管路：與液壓係統連接的是高壓橡膠油管，與成型液壓機連接的高壓金屬油管，中間通過管接頭連接，需用O型圈防止漏油。
三、產品特點
1、砂輪片成型液壓機單位麵積壓力高，坯體成型密度高，提高了成品的質量和使用時間；
2、設備自動化程度高，不僅可實現自動布料和出塊，還可根據生產工藝進行保壓和排氣；
3、控製係統采用人機界麵設計，通過屏幕就可以對技術參數進行調整，還可觀察到設備運行的過程及細節；鎖定後其他人員不得隨意調整；
4、成型液壓機采用模框浮動，實現雙向加壓，保證砂輪片成品的上、下兩麵的密度和硬度一致；
5、液壓泵站為高壓葉片供油係統，具有節能、穩定、低噪等特點；
6、采用水冷卻係統，避免因油溫過高造成液壓係統失靈，並配有油溫過高警報係統；
7、采用數顯溫控儀，可顯示液壓係統的油溫，具有直觀、精度高、調節方便、節能等優點；
8、采用快速提升油缸，布料、壓製速度快，提高生產效率；
9、砂輪磨片液壓機配備模內抽芯控製係統，預置模內頂出控製係統，實現快速下行、分段與壓製、分段放氣、保壓、慢速脫模、快速回程、快速頂出、快速退回等控製。
四、產品參數
| 項目 | 單位 | Y32-100T | Y32-200T | Y32-315T | Y32-500T | Y32-630T | Y32-800T | |
| 係統壓力 | KN | 1000 | 2000 | 3150 | 5000 | 6300 | 8000 | |
| 回程力 | KN | 260 | 400 | 630 | 1000 | 1200 | 1200 | |
| 頂出力 | KN | 260 | 400 | 630 | 1000 | 1600 | 2000 | |
| 係統壓強 | Mpa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |
| 滑塊行程 | mm | 500 | 500 | 800 | 800 | 800 | 900 | |
| 開口高度 | mm | 700 | 800 | 1200 | 1200 | 1200 | 1400 | |
| 滑塊速度 | 快下 | mm/s | 50 | 100 | 100 | 100 | 100 | 100 |
| 工作 | mm/s | 5-10 | 5-12 | 5-12 | 5-12 | 5-12 | 5-12 | |
| 回程 | mm/s | 40 | 80 | 80 | 80 | 80 | 80 | |
| 頂出 | mm/s | 80 | 80 | 80 | 80 | 60 | 70 | |
| 退回 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | |
| 工作台麵 | 左右 | mm | 720 | 1000 | 1200 | 1400 | 1600 | 1500 |
| 前後 | mm | 580 | 1000 | 1120 | 1400 | 1600 | 1500 | |
| 高度 | mm | 2900 | 3000 | 4250 | 4500 | 5000 | 5500 | |
| 裝機功率 | KW | 5.5 | 7.5 | 18.5 | 37 | 37 | 37 | |
以上是我公司為您推薦的100-800噸砂輪壓製成型液壓機，如需了解其他規格和尺寸的砂輪片，www91會根據要求提供設備定製與生產。
