鋁粉鋁沫壓餅機的模具如何（hé）選（xuǎn）擇？

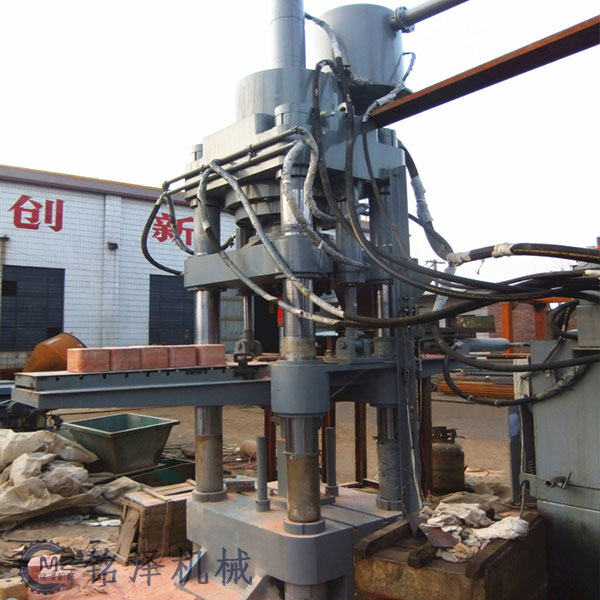

鋁粉鋁沫壓（yā）餅機通常采用液壓成（chéng）型原理。壓塊機（jī）通過（guò）電機轉動（dòng）帶（dài）動液壓泵工作，抽取（qǔ）油箱中的液（yè）壓（yā）油，經液壓油（yóu）管（guǎn）傳輸到各個液壓油缸中，驅（qū）使液壓缸活塞杆做縱向運動，壓縮模具中的鋁粉（fěn）、鋁沫等物料，實現高壓成型，將鬆散的鋁粉鋁沫壓製成密度較高的餅塊。

鋁粉鋁沫壓餅機的模（mó）具（jù）如何選擇？

鋁粉（fěn）鋁沫壓餅機的模具是決定壓餅質量（密度、形狀、完（wán）整性（xìng））、生（shēng）產效率及設備適配性的核（hé）心部件（jiàn），選擇時需圍繞物料特性、生產需求、設備參數三大核心維度綜合（hé）判斷，避免因模具不匹配導致壓餅開裂、成型失敗或設備損耗。以下是具體選擇方法與關鍵考量點：

一、優先匹配 “物料特性”：解決（jué） “能不能壓成型” 的基礎

鋁粉 / 鋁（lǚ）沫的物理狀態差（chà）異（如粒度、含油率（lǜ）、鬆散（sàn）度）直接影響模具的設計要求，需針對性選擇：

二、緊扣（kòu） “生產需求”：匹配 “要壓成什麽樣” 的目標

根據（jù）下遊應用（如熔煉回收、運輸存儲）對（duì）壓餅的形狀、尺寸、密度要求，選擇對應（yīng）模具（jù）參數：

1. 模具型腔形狀：適配壓餅用途

不同形狀的餅塊對應不同的存儲、熔煉（liàn）效率，常見選型（xíng）如下：

1. 圓（yuán）形餅：優勢是 “受力均勻、脫模易”，適合中小型壓（yā）餅機（壓力＜200 噸（dūn）），餅塊直徑通常（cháng）選 Φ80-200mm，厚度 15-30mm，便於堆疊存（cún）儲；
2. 方形 / 矩形餅：優（yōu）勢是 “空間利用率高”（堆疊無間隙），適合大型壓餅機（壓（yā）力＞300 噸），常見尺寸為 200×150mm、300×200mm，厚度 20-40mm，尤其適合批量運輸；
3. 異（yì）形餅：如帶凹槽、通孔的餅塊（用於掛（guà）裝或快速散（sàn）熱），需定製模具，且需確認設備是否支（zhī）持 “異形（xíng）脫模”（如配備（bèi）頂出杆或抽芯（xīn）結構）。

2. 模具尺寸（cùn）：平衡 “效率與密度”

1. 型腔容（róng）積：需（xū）根據 “單次投料量” 計算（投料量 = 型腔容積 × 鋁粉鬆散密度，鋁粉鬆散密度約 1.1-1.3g/cm³），例如：若單次投料 500g，可選型腔容積約 400cm³（Φ120mm×35mm）的模具；
2. 厚度控製：餅塊厚度不（bú）宜過薄（＜10mm 易碎裂）或過厚（＞50mm 易中心（xīn）壓實不足），通常建議（yì） “厚度：直徑 / 邊長 = 1:5~1:8”（如 Φ100mm 的餅，厚度 15-20mm）。

3. 模具硬度與抗（kàng）壓性：匹配壓餅密度要求

1. 若需（xū）高密餅塊（密度＞2.0g/cm³，用於直接熔（róng）煉）：需選高硬度模（mó）具（材質硬度 HRC55 以上，如 Cr12MoV 模具（jù）鋼），型腔內壁需拋光（粗糙度 Ra≤0.8μm），確保高壓下（xià）模具不變形，壓餅表麵光滑（huá）；
2. 若需普通密度餅（bǐng）塊（密度 1.5-1.8g/cm³，僅用（yòng）於存儲）：可選中等硬度模具（如 45# 鋼表麵淬火，HRC40-45），成本更（gèng）低，滿足基礎成型需（xū）求。

三、嚴格適配 “設備參數”：避免 “裝不上、用不了” 的問（wèn）題

模具必須與壓餅機的壓力、開口高度、行程匹配，否則會導致設備過載或模具損壞：

1. 匹配（pèi）設（shè）備額定壓力：

模具的 “抗壓強度（dù）” 需≥設備額（é）定壓力（通常模具抗壓餘量預留（liú） 20%）。例如：設備（bèi）額定壓力 315 噸，需選抗壓≥380 噸的（de）模具（材質選 Cr12MoV 或 H13 熱作模具鋼）；若用 45# 鋼模（mó）具（抗壓約 250 噸），會導致模具型（xíng）腔凹陷、開裂。

2. 匹配設備開口高度與（yǔ）行（háng）程：
4. 1. 模具總高度（上（shàng）模 + 下模 + 型腔深度）≤設備 “最大開口高度”（設備（bèi）可容納（nà）的模具 + 物料總高度）；
   2. 模具 “型腔深度”≤設備 “有效行程”（活塞杆可壓縮的距離）的 70%（預留脫模空間），例如：設備有效行程 100mm，模具型腔深度建議≤70mm，避免活塞杆行程不足導致壓餅未成型（xíng）。
   3. 匹配（pèi）模（mó）具安裝接口：

模具需與（yǔ）設備 “工（gōng）作台安裝孔” 尺寸一致（zhì）（如螺栓孔直徑、間（jiān）距），常見接口（kǒu）為 M16-M24 螺栓固定，或 T 型（xíng）槽（cáo）連接（大型模具），需（xū）提前確認設備工（gōng）作台尺寸（如 600×600mm、800×800mm），避免模具無（wú）法固定。

四、關注 “模具材質與工藝”：決（jué）定 “能用多久（jiǔ）” 的關鍵

不同材質的模具在壽命、耐磨損性上差異極大，需（xū）根據 “使用頻（pín）率” 選擇：

五、其他實用（yòng）選型建議

1. 優先選 “可更換型腔” 模具：若需生產多種尺寸的（de）壓餅，可選擇 “模架 + 可（kě）拆卸型腔” 的組合（hé）式模具（僅更換（huàn）型腔，無（wú）需更（gèng）換整個模架），降低成本；
2. 確認脫模設計：模具需帶 “脫模斜（xié）度”（通常 1°-3°），或配備頂出杆 / 脫模板，避（bì）免壓餅卡在型腔中（尤其（qí）細鋁粉易（yì）黏連，脫模斜度需稍大（dà））；
3. 索要 “模具檢測報告”：正規廠家需提供模具的 “硬度檢測、尺寸精度（如型腔公差 ±0.1mm）、抗壓測試” 報告，避免采購劣質模具（如型腔壁厚不（bú）均，導（dǎo）致壓餅密度（dù）偏差）。

總之，鋁粉鋁沫壓餅機模具（jù）的選擇（zé）邏輯是：先看物料能不能適配，再看需求能不能滿足，最後看設備能不能兼容，同（tóng）時兼顧材質壽命與成本，才能實現 “成型穩定、效率高、模具耐用” 的生產目標。

分享一些鋁粉鋁沫壓（yā）餅（bǐng）機模具（jù）的維（wéi）護和保養方法

鋁粉鋁沫壓餅（bǐng）機模（mó）具的維護與保（bǎo）養是延長其使用壽命（可延長 30%-50%）、保證壓餅質量（liàng）穩定性（避免密度偏差、開裂、黏模）的關鍵環節。需結合模具材質特性、使用場景（如含油 / 潮濕鋁粉）及設備運行規律，建立 “日常清潔 - 定期檢查 - 專項維（wéi）護 - 長期防護” 的全周期管理體（tǐ）係，具體方法如下：

一、日常維護（hù）：每（měi）次使用後必做，預防（fáng） “小問題積成大故障”

日（rì）常維（wéi）護的核心（xīn）是清除殘（cán）留物料、避（bì）免腐蝕與磨損，需在每次生產結束後（或換批生產前）完成，耗時僅 5-10 分鍾，卻能大幅減少模具（jù）損耗：

1. 徹底清潔模具型腔與（yǔ）接觸麵
2. 1. 工具（jù）選擇：優先用軟質清潔工具（如尼龍（lóng）刷、無（wú）塵布、專用銅刮（guā）刀），嚴禁用鋼（gāng）絲刷、硬鐵片（會劃傷模具內壁，導致後續（xù）黏模）；
   2. 清潔重點：
      1. 型腔內（nèi）部：清除（chú）殘留的鋁粉 / 鋁沫（尤其細粉易嵌塞在型腔邊角、導油孔 / 排氣孔內），若有黏連物料（liào），可蘸取少（shǎo）量中性脫模（mó）劑（如矽（guī）基脫模劑（jì）） 軟（ruǎn）化後擦拭，避免（miǎn）硬刮；
      2. 上下模接（jiē）觸麵：清除散落（luò）的鋁粉（防止合模時鋁粉被擠壓，造成模具表麵壓痕或錯位）；
      3. 導油孔 / 排氣孔：用 Φ1-3mm 的銅絲或專（zhuān）用通針疏通（若堵塞，會導致壓（yā）餅時油分 / 氣體（tǐ）排不出，出現鼓（gǔ）包、鬆散）。
3. 清（qīng）潔後及時潤（rùn）滑，減少摩擦損耗
4. 1. 潤滑部位：模具導柱 / 導套（若有導向結構）、脫模頂杆（若配備）、安裝螺栓（shuān）連接處；
   2. 潤滑劑選擇：
      1. 普通（tōng）工況（無油 / 低油鋁粉）：用高溫鋰基（jī）潤滑脂（耐溫 - 20℃~120℃） ，薄薄塗抹一層即可（避免過多潤滑脂混入（rù）鋁粉，影響壓餅純度）；
      2. 高油 / 潮濕鋁粉工況：用抗（kàng）油汙型潤滑脂（如聚脲脂（zhī）潤滑脂），防止油汙（wū）稀釋潤滑劑導致（zhì）潤滑失效；
   3. 禁忌：嚴禁用機油、柴油等液態潤（rùn）滑劑（jì）（易滲透到型腔，汙染物料且增加（jiā）黏模風險）。
5. 短期存放防護（1-3 天不使用）
6. 1. 清（qīng）潔潤滑後，在模具型腔內壁噴塗一層薄層（céng）防鏽油（如硬膜（mó）防鏽油（yóu）） ，或覆蓋無塵保鮮膜，避免空氣中（zhōng）的水分 / 灰塵接觸模具（jù），尤其潮濕環境（jìng）（如（rú）南方雨季）需（xū）加強防護；
   2. 將模具從設備上（shàng）拆下時，需水平放（fàng）置在專用托盤上（墊軟布），避免型腔朝下受壓或磕碰邊角。

二、定期維（wéi）護：按使用（yòng）頻率執行，解決 “隱性損耗”

定期維護需根據模具使（shǐ）用（yòng）頻率（如日均壓餅次數）製定周（zhōu）期，核心是檢查模具精度、修複微小損傷，避免問題（tí）擴大導（dǎo）致模具報廢：

1. 常規檢查（建議每周 1 次，或每壓餅（bǐng） 5000 次）

用 “目視（shì） + 工具（jù）檢測（cè）” 結合，重點排查以下 6 項（xiàng）：

1. 型腔內壁狀態：目視檢（jiǎn）查是否有劃痕、凹陷、黏模殘留（若有淺劃痕，可用 800-1200 目細砂紙蘸水輕輕打磨拋光，恢複光滑度）；
2. 尺寸精度：用卡尺測量型腔的直（zhí）徑 / 邊（biān）長、深度（對比初始尺（chǐ）寸，若偏差超過 ±0.2mm，需調整或修複，否則壓餅尺（chǐ）寸會超標）；
3. 脫模結構：檢（jiǎn）查（chá）頂出杆（gǎn）是否靈活（手動推動頂出杆（gǎn），無卡頓（dùn）為正常），若卡頓，需拆（chāi）解清潔並重（chóng）新潤滑（huá），必要時更換頂出杆密封圈；
4. 導油孔 / 排氣孔：除日常（cháng）疏通外，定期用壓縮空氣（0.4-0.6MPa）反向吹氣，徹底清除孔內深層積粉；
5. 安裝螺栓：檢查模具（jù）與（yǔ）設備工作台的連接螺栓是否鬆動（若（ruò）鬆動，會導致合模時模具錯（cuò）位，壓餅（bǐng）出現飛邊或（huò）密（mì）度不均），需用扭矩扳手（shǒu）按額（é）定扭矩（如 M20 螺栓扭矩 50-60N・m）緊固；
6. 硬度與磨損：用洛氏硬度計抽檢模具表麵硬度（dù）（如 Cr12MoV 模具硬度低於 HRC55 時（shí），需評估（gū）是否繼續用於（yú）高壓生（shēng）產，避免型腔變形）。

2. 深度維護（建議每月 1 次，或每壓餅 2 萬次）

1. 徹底拆解清潔：將模具（jù）拆解為上模、下模、型腔鑲件（若為組合式模具），用中性清（qīng）洗劑（如超聲波清洗液） 浸泡 10-15 分鍾（針對（duì）頑固油汙 / 積粉），再用清水衝洗後烘（hōng）幹；
2. 型腔拋光修複：若型腔內壁（bì）粗糙度增加（如 Ra＞1.6μm，表現為壓餅表麵（miàn）粗糙、易黏模），用拋光機配合羊毛輪 + 金剛石拋光膏（粒度 3-5μm）進行鏡麵拋光，恢複至初始粗糙（cāo）度（dù）（Ra≤0.8μm）；
3. 密封（fēng）件（jiàn）更（gèng）換：若模（mó）具帶導油 / 排氣密封結（jié）構（如 O 型圈），需定期更換（建議每 2-3 個月），避免密封失效導致油分 / 氣體泄漏；
4. 精（jīng）度校準：將模（mó）具安裝到設備上後，進行 “空壓測試”（無物料狀態下合（hé）模施壓至額定壓力的 80%），檢查（chá）合模是否對齊（若（ruò）上（shàng）下模錯位超過 0.1mm，需調整設備工作台或模具定位銷）。

三、專項維護：針對（duì）特殊工況（kuàng）的 “精（jīng）準防（fáng）護”

若處理的鋁粉 / 鋁沫含（hán）油率（lǜ）高（gāo）（＞5%）、潮濕（shī）（含水（shuǐ）率＞3%）或（huò）含雜質（zhì）（如細小鋁屑、灰塵），需額（é）外增（zēng）加專項維護，避免模（mó）具腐蝕、堵塞：

1. 高油（yóu） / 高雜質物料：加強清潔頻（pín）率
2. 1. 每次生產間隔 1-2 小時，用（yòng）壓縮空氣吹掃型腔和導油孔（防止油汙 + 鋁粉混（hún）合固化，難以清除）；
   2. 每日生產結束後，用酒精棉片擦拭型腔內壁（酒精可溶解殘留油（yóu）汙，且揮發快無殘留），再（zài）噴塗防鏽（xiù）油。
3. 潮濕 / 腐蝕（shí）性物料：強化防鏽處理
4. 1. 選擇不鏽鋼 304 或（huò）表麵鍍鉻的模具時，每次清潔後需用熱風槍（溫度 50-60℃）烘幹模具水分（fèn），再塗抹（mò）防（fáng）鏽脂（如鈣基防鏽脂） ；
   2. 若（ruò）模具出現輕微鏽蝕（表（biǎo）麵點狀鏽跡），需立即用 1000 目砂紙打（dǎ）磨（mó）除鏽（xiù），再用防鏽油密封，避免鏽蝕（shí）擴散。
5. 粗鋁沫 / 鋁屑：保護型腔邊角
6. 1. 粗鋁（lǚ）沫（粒徑（jìng）＞50 目）易撞擊（jī）型腔邊角，導致邊（biān）角磨損，可在型腔入口處（chù）粘貼耐磨合金貼片（如（rú）鎢（wū）鋼片） ，或定期檢查邊角磨損情況，及時補焊修複（用模具（jù）鋼焊條，焊接（jiē）後需重新拋光）。

四、長期存放維護：閑置超過 1 個月（yuè）的（de） “全麵防護”

若（ruò）模具長期閑置（如（rú）停產、更換型號），需做好 “防腐蝕、防變形” 處（chù）理，避（bì）免再次使用時無法正（zhèng）常工作：

1. 徹底（dǐ）清潔與幹燥：按深度（dù）維護標準（zhǔn）拆解清潔，確保無任何物料殘留、水分，烘幹後冷卻至室溫；
2. 全麵防鏽：在模具所有表麵（包括（kuò）型腔、導柱、螺（luó）栓孔）均勻塗抹厚層（céng）防鏽（xiù）油（如凡士林 + 防鏽劑（jì）混合） ，或（huò）用防鏽紙包裹模具整體；
3. 合（hé）理存放：
   1. 垂直放置：若為平板模具，可垂直靠在專用支架上（避免型腔受壓變形（xíng））；
   2. 水平放（fàng）置：若（ruò）為深型腔模具，需（xū）在型腔內填充泡（pào）沫塊（kuài）（防止型腔塌陷），再水平放（fàng）置在幹燥（zào）、通風的倉庫（溫度 5-30℃，濕度＜60%），遠離酸堿、水汽源；
4. 定期（qī）檢查：閑置期間每 1-2 個（gè）月檢查 1 次（cì），若發現防鏽油幹裂或倉庫濕度超標，需重新（xīn）清潔（jié）並補充防鏽處理。

五、常見故障應急處理：減少停（tíng）機時間

維護過（guò）程中若遇到突發問題，需及時處理（lǐ），避免（miǎn）模具進（jìn）一步損壞：

總結：維護核心原則

鋁粉鋁沫壓（yā）餅機模具的維護需遵循 “預防為主（zhǔ）、精準施策”：

1. 日常（cháng）清潔潤滑是基礎，避免 “小髒汙” 變（biàn）成 “大磨損”；
2. 定期檢查修複是關鍵，及時發（fā）現（xiàn）微小損傷，降低報（bào）廢風險（xiǎn）；
3. 特殊工況（kuàng）需針對性防護，避免腐蝕、堵塞等隱性問題；
4. 長期存放需做好防鏽，確保模具（jù） “隨時能用”。

通過規範維護，不僅能將模具壽命從 3-5 萬（wàn）次延長至 10-15 萬次（Cr12MoV 模（mó）具），還能保證壓餅合格率穩定在 98% 以上，降低生產成本與設備停機時間。
