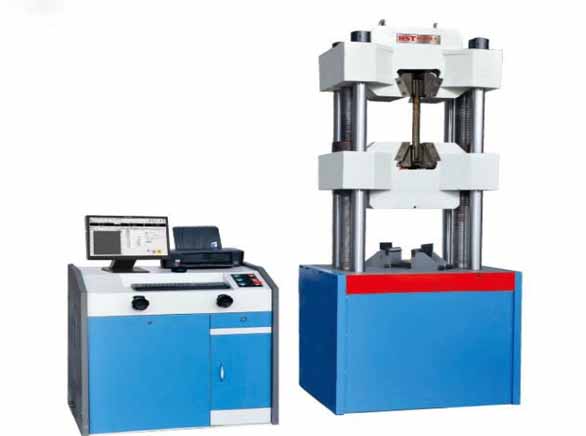

液壓萬能試驗機
一.功能及結構簡述
1：液壓萬能試驗機主要用於金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其製品進行試驗。
2：主機采用油缸上置式結構，拉伸空間位於主機的下方，壓縮、彎曲試驗空間位於主機上方油缸座和上鉗口座之間，通過下鉗口座的移動調整拉伸試驗空間。
3：測力機構采用油壓傳感器測力，微機屏顯係統能夠顯示試驗力、峰值、變形和試驗力-時間、試驗力-變形、變形-時間3種試驗曲線，能夠打印試驗報告，用戶也可以自己編輯試驗報告的格式。
二、液壓萬能試驗機主要特點：
1、整機簡單實用、直觀方便。
2、無需調試，平穩落地，加油、接電即可工作。
3、微機控製，屏幕顯示力值、峰值、曲線及加荷過程，保存、打印試驗報告。
4、該機采用先進的模塊化控製係統，自動加荷，自動卸載，完全自動化。性能可靠，便於拆裝維護。
5、PC機全數字控製係統：全程不分檔，自動調零、標定。
6、油缸下置式主機，特快活塞回落，大大加快試驗進程，提高工作效率。
WE-100B
最大試驗力
100kN
試驗力示值相對誤差
≤±1%
分辨率
0.01kN
拉伸空間
550mm
壓縮空間
380mm
夾持方式
手動加緊
圓試樣夾持直徑
φ6-26mm
扁試樣夾持厚度
0-15mm
扁試樣最大夾持寬度
70mm
剪切試樣直徑
10mm（另選）
上下壓板尺寸
φ160mm（另選204×204mm）
彎曲支點間最大距離
450mm
拉伸空間兩支柱距離
450mm
油泵電動機功率
1.1kW
橫梁上下移動電動機功率
0.75kW
主機外形尺寸㎜
720×580×1950
淨重
1900Kg
三：液壓萬能試驗機係列技術參數
